Блок контроля освещения

Блок контроля освещения 244-01-40 (в дальнейшем БКО) предназначен для управления осветительным оборудованием при помощи набора контакторов, подключенных к его выходам. Работает под управлением Многофункционального блока управления (МБУ) по протоколу ModBus RTU.

БКО рассчитан на непрерывную круглосуточную работу. БКО относится к восстанавливаемым, периодически обслуживаемым изделиям.

Устройство для комплексной автоматизации и диспетчеризации групп освещения. Позволяет обеспечить наиболее комфортные условия освещения в зданиях и помещениях различного типа, а также снизить затраты электроэнергии до 20%.

Предназначен для управления внутренним освещением в здании, а также наружным освещением - подсветкой территории, фасада, рекламных поверхностей.

Функции контроллера освещения

Автоматическое включение и выключение групп освещения по заданным сценариям.

Контроль параметров освещенности в нескольких точках помещения

Контроль наличия напряжения на каждом магнитном контакторе и на каждом вводе

Контроль и отображение состояния магнитных контакторов и выключателей

Поддерживаемое оборудование:
  • до 8 групп освещения
  • до 8 магнитных контакторов
  • датчики освещенности, фотореле
  • датчики присутствия
  • датчики движения
В комплект поставки БКО входит:
  • Блок контроля освещения БКО - 1 шт.
  • Этикетка 244-01-40-ЭТ - 1 шт.
Технические специалисты группы компаний "Санлайн" предлагают готовые решения автоматизации и диспетчеризации систем освещения зданий любого типа на основе контроллера освещения. Мы всегда готовы оказать квалифицированную помощь в установке и настройке любого приобретаемого у нас оборудования, а также в разработке любых нестандартных решений с учетом Вашей специфики.


Основные технические данные
  • напряжение питания ~220 В;
  • количество фаз: 3 или 1;
  • потребляемый ток прибора, не более: 25 мА;
  • время технической готовности не более 1 с;
  • диапазон температур: 0°С до 70°С;
  • относительная влажность воздуха: от 70% до 100%;
  • габаритные размеры: 106,3×105,6×57,5 мм;
  • масса, не более: 0,3 кг.
Входы/выходы БКО
  • 8DO: 8 дискретных выходов ~220VAC
  • 18DI: 18 дискретных входов ~220VAC
  • 1RS485: 1 порт интерфейса RS-485
  • 3AI: 3 портa контроля питания ~220В
Подключение БКО

Типовые схемы подключения БКО приведены в приложеной документации на странице 8.

Монтаж БКО

БКО крепится на DIN-рейку шириной 35 мм Ω-типа внутри щита освещения. К клеммным колодкам БКО возможно подключать провода сечением жил до 2,5 мм2. Все подключения производить при отключенном питании контроллера. Внешний вид БКО показан на рисунке 2.

  • К выводам DO 1..8 подключаются катушки контакторов, установленных в щите освещения;
  • На вводы DI 1..8 подаются сигналы с доп. контактов контакторов;
  • На вводы P/A 1..2 подаются состояния переключателей ручной / автоматический режим;
  • На вводы SA 1..8 подаются сигналы от ручных выключателей освещения.
Использование

Обмен данными БКО с остальными приборами происходит по протоколу ModBus RTU в среде RS485. Скорость обмена по умолчанию (baud rate): 9600 бод, 8 бит в байте, 1 стартовый бит, 1 – стоповый, без контроля четности.

Значения регистров хранения (Holding Registers), начиная с 40011 и выше, сохраняются в энергонезависимой памяти EEPROM. Поскольку ресурс перезаписи EEPROM ограничен, следует избегать записи в эти регистры без необходимости изменить параметры БКО.

БКО может переключаться между тремя алгоритмами работы. Выбор алгоритма определяется значением двух младших бит регистра 40025.

  • 00 ‑ Контроль освещения индивидуальный;
  • 01 ‑ Контроль освещения групповой;
  • 02 ‑ Логический модуль;
Контроль освещения индивидуальный

С этим алгоритмом БКО имеет 8 каналов управления для 8 групп освещения. Эти каналы поделены на кластеры по 4 канала. Каждый канал может функционировать в ручном либо дистанционном режиме. Переключение режимов функционирования происходит по сигналам SA, соответствующего канала. При этом наличие напряжения на SA переводит канал в дистанционный режим, а отсутствие – в ручной. Этот режим используется в БКО по умолчанию.

В дистанционном режиме (при наличии сигнала на соответствующем входе SA) БКО, при установке соответствующего Modbus-coil в "1", включает контактор управляющим сигналом DO и контролирует срабатывание контактора при помощи соответствующего входа DI, подключенного к дополнительному нормально-разомкнутому контакту контактора. Состояния входов DI и SA доступны по Modbus.

В ручном режиме (при отсутствии сигнала на соответствующем входе SA), сигналы управления, поступающие на Modbus-coil, относящийся к этому каналу, игнорируется. Контактор управляется внешними устройствами.

Входы Р/А 1 и Р/А 2 в этом алгоритме предназначены для подключения сигналов от фотореле. Таким образом наличие сигнала на Р/А принудительно включает соответствующий кластер каналов (DO 1..4 для Р/А1, и DO 5..8 для Р/А 2).

Контроль освещения групповой

С этим алгоритмом БКО имеет 8 каналов управления для 8 групп освещения. Эти каналы поделены на кластеры по 4 канала. Каждый из кластеров может функционировать в ручном либо дистанционном режиме. Переключение режимов функционирования происходит по сигналам P/A1, P/A2. При этом наличие напряжения на P/1 или P/2 переводит соответственно кластер DO 1..4 или DO 5..8 в ручной режим, а отсутствие – в дистанционный.

В ручном режиме кластера (при наличии сигнала на соответствующем входе Р/А) БКО, при получении сигнала на соответствующий вход SA, включается контактор управляющим сигналом DO и контролируется срабатывание контактора при помощи соответствующего входа DI, подключенного к дополнительному контакту контактора. Сигналы управления, поступающие на Modbus-coils, относящиеся к этому кластера, игнорируются.

В дистанционном режиме кластера (при отсутствии сигнала на соответствующем входе Р/А) БКО, при установке соответствующих Modbus-coils в "1", включает контакторы управляющими сигналами DO и контролирует срабатывание контактора при помощи соответствующего входа DI, подключенного к дополнительному нормально-разомкнутому контакту контактора. Состояния входов DI доступны по Modbus. Сигналы, поступающие на SA, в этом режиме игнорируются.

Этот алгоритм функционирования БКО допускает использование Т-триггеров для входов SA. При назначении входу SA Т-триггера, он будет менять состояние выхода DO на противоположное, по нарастающему фронту поступающего сигнала, вместо того, чтобы прямо транслировать входящий сигнал.

Для того, чтобы назначить Т-триггер входу SA надо установить в "1" соответствующий бит регистра 40025. Расшифровка назначения бит этого регистра приведена в таблице 4.

Логический модуль

С этим алгоритмом БКО не обладает внутренней логикой, предоставляя для управления по Modbus 8 дискретных выводов ~220В, 18 дискретных вводов ~220В, 3 канала измерения цепей питания ~220В.

2.3.2.1 В этом режиме индикаторы состояния контакторов КМ1..КМ8 отображают состояния выходов следующим образом:

  • Зеленый ‑ вывод выключен;
  • Красный ‑ вывод включен.
Общее для всех режимов

БКО контролирует величину напряжения, и фазировку подведенного питания. Для каждой фазы определяется ее порядок: A, B или C. Порядок фаз сообщается регистром 30009.

Очередность фазы не может быть определена если:

  1. Низкое напряжение на клеммах контролируемой фазы.
  2. Нет пульсаций (переменного напряжения) на клеммах контролируемой фазы.
  3. Низкое напряжение на клеммах «Фаза А» или нет пульсаций (переменного напряжения).
Ввод в эксплуатацию

По умолчанию БКО имеет адрес 85d (или 0х55h). Для того чтобы изменить адрес прибора необходимо записать новое значение в modbus-регистр 40011. Новый адрес вступит в силу при перезагрузке по питанию, либо по команде RESET – запись COIL = "1" в регистр 00032. Полный перечень регистров Modbus приведен в таблице 1.

Возврат к заводским настройкам

Чтобы вернуть БКО к заводским настройкам, необходимо нажать кнопку Init на передней панели. При этом значение SL_ADR (40011) становится равным 85; RS485_BAUD (40012) = 9600, Algorithm (40025) = 0. Изменения вступают в силу в течение 1-2 секунд.

Возможные варианты управления освещением

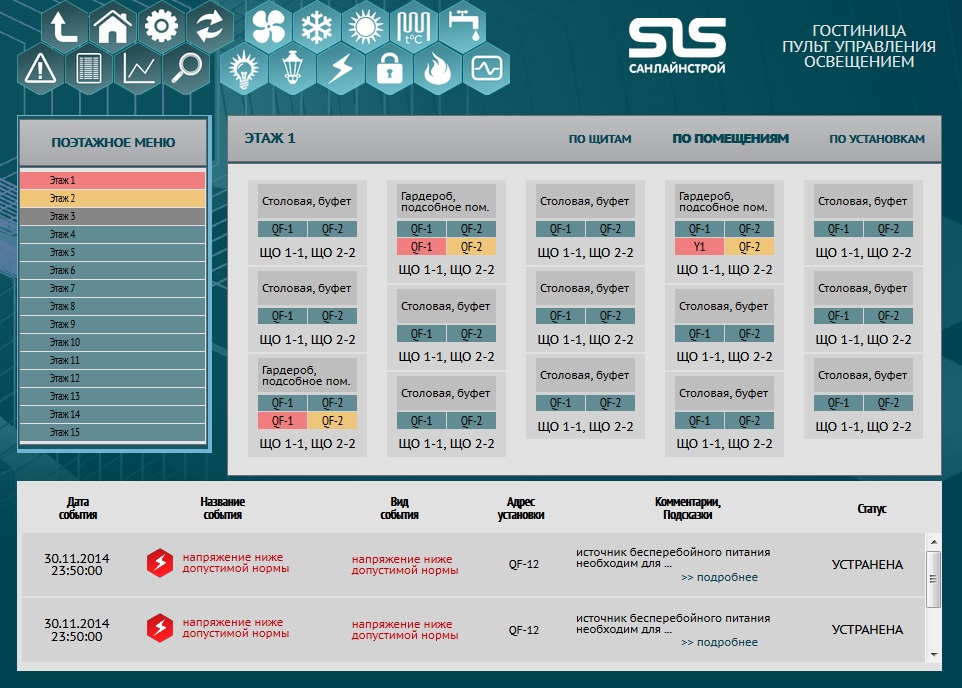

  • SCADA (АРМ-диспетчера)
  • Дистанционно (планшет/телефон)
  • Автоматически по заданным расписаниям (SCADA)
  • По сигналам датчиков
  • Локально в ручном режиме (с панели управления щита освещения)
